在工业过程测量与控制领域，液位计作为关键的物位仪表，其可靠性与精确性直接影响生产安全与效率。磁翻板液位计因其结构简单、显示直观、维护方便等优点，被广泛应用于石油、化工、电力、冶金等行业。其中，UHZ-58/C型侧装式磁翻板液位计作为一款经典产品，凭借其卓越的侧装设计和成熟的磁耦合技术，成为储罐液位测量的可靠选择。本文将深入解析该型号液位计的工作原理、技术特点、安装要点及典型应用，为工程设计及维护人员提供参考。
一、工作原理：磁耦合与翻板指示

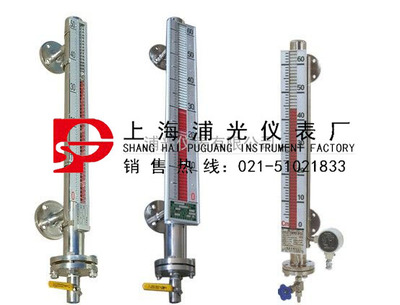

UHZ-58/C型侧装式磁翻板液位计基于连通器原理和磁耦合技术工作。测量管内的磁性浮子随液位变化而上下移动，浮子内的磁钢通过磁耦合作用驱动管外的翻柱（或翻板）翻转。翻柱一面涂有红色，另一面涂有白色，当浮子位置变化时，对应高度的翻柱发生180°翻转，从而以红白交界线清晰指示液位高度。该液位计通常配备有刻度标尺，并可选配远传变送器、报警开关等附件，实现液位的远程监控与报警。
二、结构特点与技术参数：侧装式设计优势
UHZ-58/C型液位计采用侧装式结构，即液位计主体通过法兰或螺纹安装于储罐侧面，与罐体形成连通器。其具体封装有以下几个显著优势：
- 安装灵活，适应性强：侧装式设计尤其适用于地下储罐、槽车或空间受限的场合，无需从罐顶开孔，便于安装与维护。
- 测量范围宽：可根据用户需求定制测量范围，最长可达数米，满足不同规模储罐的液位测量。
- 耐压耐温性能优异：主体材料通常采用不锈钢（304/316L）或PP/PVC等，依据介质腐蚀性及工况温度、压力选择，最高工作压力可达数兆帕，温度范围覆盖-20℃至400℃（取决于材质）。
- 防护等级高：常规产品防护等级为IP65，可满足户外及潮湿环境使用要求；防爆型产品符合ExdⅡCT6防爆标准，适用于易燃易爆场所。
- 显示直观，维护简便：翻板显示无需电源，现场观察清晰；磁性浮子与显示机构非接触，无磨损，寿命长。
- 可选配丰富附件：可加装4-20mA远传变送器、高低液位报警开关、蒸汽夹套（用于保温防冻）等，扩展功能强。
典型技术参数（仅供参考，具体以产品说明书为准）：
- 测量范围：300～6000mm
- 精度：±10mm
- 介质密度：≥0.5g/cm³
- 工作压力：≤2.5MPa（可定制更高压力）
- 工作温度：-20℃～150℃（普通型），高温型可达400℃
- 过程连接：法兰（HG/T20592-2009）、螺纹等
- 接液材质：304、316L、PP、PVC等
三】安装与使用要点：确保稳定运行
正确的安装与使用是保证液位计长期稳定运行的关键。UHZ-58/C型侧装式液位计在安装时需注意：
- 安装位置应避开进料口或流速波动区域，以免浮子剧烈晃动影响测量精度。
- 液位计主体必须保持垂直，以确保浮子自由上下移动。
- 安装前需确认介质密度与浮子密度匹配（浮子密度应小于介质密度），以避免浮子浮力不足。
- 对于腐蚀性介质，应选择相应耐腐蚀材质或加装防腐衬里。
- 定期清洗测量管，防止杂质卡阻浮子。
四、典型应用场景
UHZ-58/C型侧装式磁翻板液位计适用于多种液体介质的液位测量，典型应用包括：
- 石油化工：储罐、反应釜中的酸、碱、溶剂等液位监测。
- 电力行业：除盐水箱、凝汽器热井等场合的液位测量与控制。
- 水处理：清水池、污水池的液位指示与报警联动。
- 食品饮料：发酵罐、储液罐的液位监控（需卫生型设计）。
###
UHZ-58/C型侧装式磁翻板液位计以其可靠的磁耦合原理、灵活的侧装结构及良好的环境适应性，在工业液位测量中扮演着重要角色。选型时应根据实际工况的介质特性、温度压力及防爆要求确定合适规格，并正确安装与维护，方能发挥其最佳性能。随着工业自动化程度的提高，该液位计与远传、控制系统的结合将更加紧密，持续为流程工业的液位安全提供保障。
